料仓是储存固体颗粒状、片状、粉状物料的核心设备，广泛应用于农业、化工、食品、建材、冶金等各个行业。与液体储罐不同，料仓的设计需要重点关注物料的流动特性，因为固体物料的流动行为远比液体复杂。了解常见的料仓结构类型及其设计要点，对于选择合适的料仓形式、保证物料顺畅流动具有重要意义。

按几何形状来划分

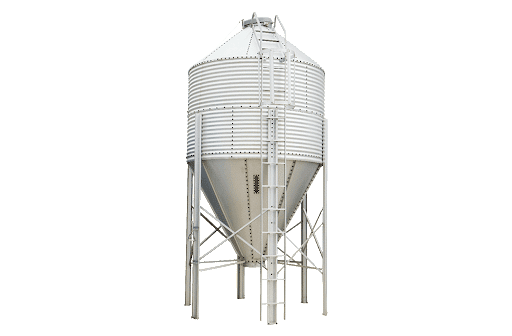

立式圆筒形料仓是最常见的结构形式，它由圆柱体筒身和锥形底部组成。

这种结构形式的横截面为圆形，受力均匀，材料利用率高。底部锥角的大小需要根据物料的安息角来确定，一般在四十五度到七十度之间。锥角越大，物料流动性越好，但料仓的总高度也会相应增加。在设计立式圆筒形料仓时，筒身直径需要根据容积和场地条件来确定，高径比通常控制在一比一到三比一的范围之内。锥斗的角度应当大于物料与仓壁的摩擦角，这样才能确保物料依靠重力顺利流动。锥斗出口的尺寸则需要考虑物料的粒度和卸料速度要求，出口太小容易导致堵塞，太大则可能造成冲料。这种料仓非常适合储存流动性较好的颗粒料和粉料，比如塑料粒子、谷物和水泥等。

卧式料仓是另一种常见的结构形式，它的轴线水平布置，两端采用椭圆形或蝶形封头。

这种结构形式的重心较低，稳定性好，安装高度也较低，便于上料操作。不过卧式料仓的占地面积较大，而且卸料不如立式料仓那样顺畅，往往需要借助机械装置才能完全卸空。在设计卧式料仓时，底部通常需要设置螺旋输送机或皮带输送机来强制卸料。对于容易结块的物料，内部还可以设置搅拌装置来防止物料板结。封头的强度计算也需要特别注意，因为封头部位承受的压力比较复杂。卧式料仓特别适合用于流动性较差、容易结块的物料，或者安装高度受到限制的改造项目。

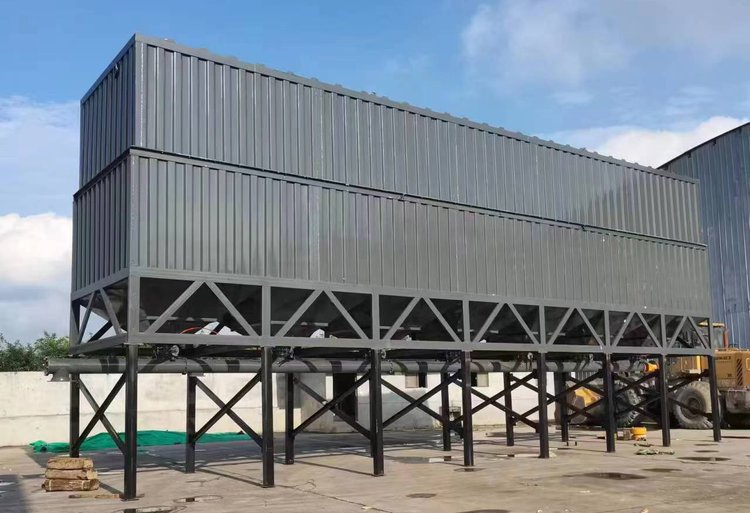

方形或矩形截面料仓多用于空间受限或需要并排布置的场合。

这种结构形式的平面布置灵活，空间利用率高，可以在有限的空间内容纳更多的料仓。但是方形料仓的角部存在应力集中问题，需要加强设计才能保证结构强度。另外物料在角部容易滞留，形成卸料死角，这也是需要解决的问题。在设计方形料仓时，转角处宜设置圆弧过渡，这样既可以减小应力集中，又能减少物料滞留。侧壁需要设置加强筋来防止鼓胀变形，卸料口最好采用偏心布置，这样可以改善物料的流动状况。方形料仓适用于小型料仓、多个料仓并排布置以及空间受限的改造项目。

按底部形式来划分，锥形底料仓是最常见的类型，它依靠重力作用实现卸料。

这种底部形式结构简单，没有运动部件，维护工作量小。设计锥形底料仓时，锥角的选择至关重要。锥角需要满足一定的条件，既要大于物料与仓壁的摩擦角，又要大于物料的内摩擦角，这样才能保证整体流的发生。对称锥斗采用中心卸料方式，结构简单但容易产生中心流现象。偏心锥斗可以改善物料流动，促使整体流的形成。锥斗壁需要保持光滑，必要时可以衬不锈钢板或高分子板来减小摩擦阻力。

平底料仓的底部为平面，无法依靠重力完全卸空，需要配置清仓机构或螺旋出料装置。

这种底部形式适用于大型料仓和流动性极差的物料，因为平底结构可以降低料仓的总高度。在设计平底料仓时，底部需要设置螺旋输送机或刮板机来强制出料。平底与侧壁的转角处容易积料，需要设置清扫装置来定期清理。对于大型平底料仓，还要考虑清仓人员进入仓内作业的安全问题。

流化底料仓是在锥斗底部设置流化板，通过通入压缩空气使物料流态化，从而改善流动性。

这种底部形式非常适合流动性差、容易架桥的粉状物料。设计流化底料仓时，流化板的材质需要透气性好且不容易堵塞，常用的有烧结金属板和微孔塑料板。通入的气量和气压需要根据物料特性进行调节，太小起不到流化作用，太大则可能造成喷料。由于流化气体会携带粉尘排出，因此还需要配置除尘系统来处理排气。

按卸料方式来划分

重力卸料料仓完全依靠物料自重卸料，结构最简单，运行成本也最低。这种卸料方式适用于物料流动性好、锥角足够大、出口尺寸合适的场合。设计时需要在出口设置闸板阀或旋转阀来控制流量，同时要核算卸料速度，避免发生冲料现象。机械卸料料仓配置有螺旋输送机、皮带机或振动给料机等卸料装置，适用于流动性较差或需要精确控制卸料量的场合。设计时需要确保卸料能力与下游设备相匹配，螺旋输送机要考虑磨损和扭矩问题，振动给料机则要避免将振动传递到仓体上。气力卸料料仓通过压缩空气将物料输送出仓，适用于粉状物料，特别是需要长距离输送的场合。设计时需要配置流化床或吹气装置，输送管道要考虑流速、浓度和压损等因素，同时还要配备气源和除尘系统。

除了以上基本类型，还有一些针对特定问题设计的特殊结构料仓。防架桥料仓针对易架桥物料，在锥斗部位设置特殊结构来破坏料拱。常用的措施包括在锥斗内悬挂可振动的活化锥，通过振动破坏物料起拱；设置气炮装置，瞬间喷出压缩空气击碎料拱；在锥斗壁安装振动电机，通过振动促进物料流动。防离析料仓针对易离析的混合物料，通过结构设计来减小偏析现象。常用的措施包括采用多点进料方式，避免中心进料造成的自然分级；在内部设置导流锥或挡板，重新分布物料；采用低高度大直径的矮胖结构，缩短物料下落距离。

料仓设计涉及多个关键参数，每个参数都需要认真考虑。容积决定了料仓的储料能力，需要根据物料松散密度和充填系数来计算。高径比影响流动模式、结构稳定性和占地面积，需要综合权衡。锥角大小直接关系到物料能否顺畅流动，必须大于物料安息角五到十度。出口尺寸要足够大，一般需要大于物料最大粒度的三到五倍。壁厚计算要考虑静压、风载、地震作用和磨损余量，确保结构安全。加强筋的合理布置可以提高刚度、减薄壁厚，达到节约材料的目的。

料仓的设计流程通常从物料特性测试开始，需要测定物料的粒径分布、堆积密度、安息角、内摩擦角、壁摩擦角和压缩率等参数。根据这些参数判断物料的流动模式，确定是整体流还是中心流。然后进行结构尺寸设计，确定容积、高径比、锥角和出口尺寸。接着进行强度计算，设计仓壁厚度、加强筋和支座。之后根据物料特性和工艺要求选型卸料装置。最后还要设计料位计、人孔、除尘口、检修平台等附件，并进行防爆、防静电、防超压等安全设计。

总之，料仓设计是一门结合了粉体工程学、结构力学和工艺要求的综合技术。只有深入理解物料特性和流动规律，才能设计出顺畅卸料、稳定运行的优质料仓，为生产工艺提供可靠的物料储存保障。
